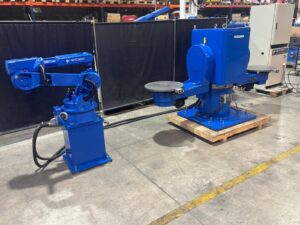

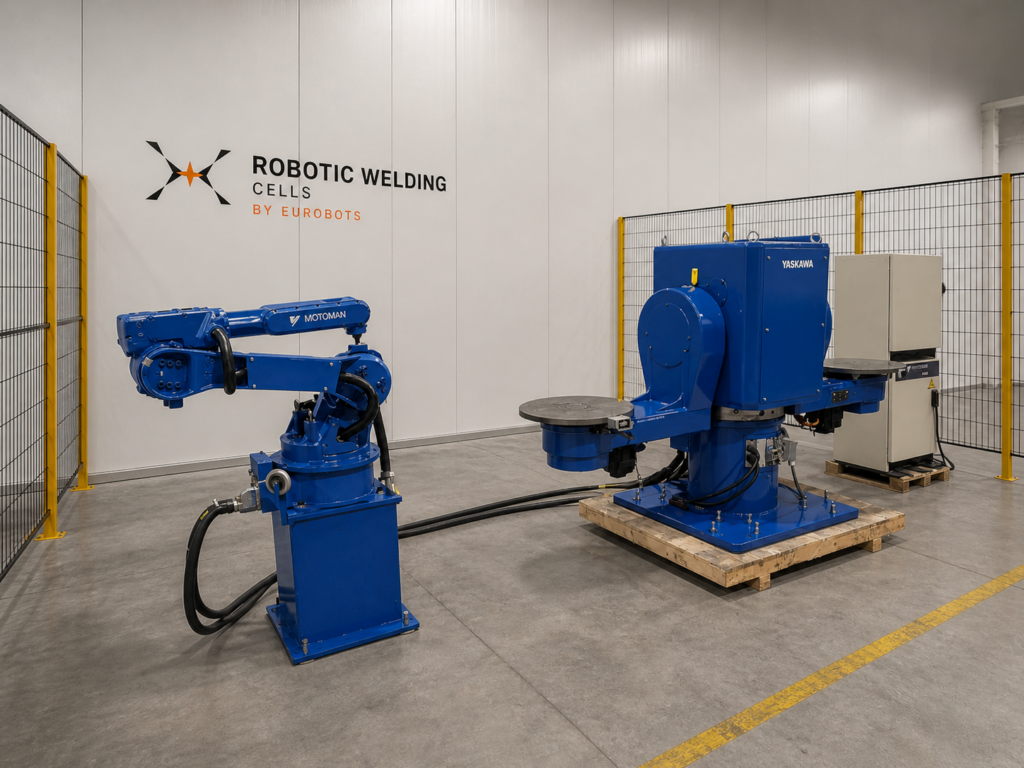

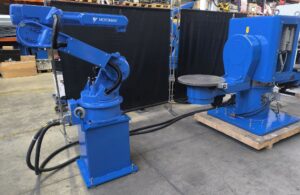

Diese Sky Hook Schweisszelle mit Twin-Station aus unserem Lagerbestand in Bilbao kombiniert einen Yaskawa Motoman HP20D Roboterarm mit einem doppelseitigen kippbaren L-Positionierer (R2L 500/1200) und einer Fronius TPS4000 MIG/MAG Stromquelle. Ausgelegt für Fertigungsbetriebe, die kontinuierliche Lichtbogenzeit benötigen: Während der Roboter auf einer Seite schweisst, belädt der Bediener die andere.

Roboter — Yaskawa Motoman HP20D

Kompakter 6-Achs-Roboter mit schmalem Sockel und schlankem Armprvonil, der das Werkzeug nahe an das Werkstück bringt und so einen hervorragenden Zugang in beengten Vorrichtungen ermöglicht. 20 kg Traglast, 1,717 mm horizontale Reichweite, ±0.06 mm Wiederholgenauigkeit sowie hohe Geschwindigkeit und Beschleunigung für kürzere Zykluszeiten bei langen Schweissnähten.

Steuerung — Yaskawa NX100

Die NX100 ist Yaskawas leistungsstarke PC-basierte Robotersteuerung mit Windows CE Programmierhandgerät und LCD-Farb-Touchscreen. Sie unterstützt bis zu 36 axes (4 Roboter + externe Achsen), 60,000 Schritte / 10,000 Anweisungen, integriertes Ethernet, eine integrierte PLC sowie Yaskawas Advanced Robot Motion (ARM) für hochpräzise Bahnsteuerung. Mehrere Kommunikationsprotokolle vereinfachen die Integration mit PLCs, IO-Geräten und Liniensteuerungssystemen.

Schweissquelle — Fronius TPS4000

Eine der bewährten Fronius Plattformen für industrielles MIG/MAG: stabiler Lichtbogen, reproduzierbare Parameter und breite Kompatibilität mit Verschleissteilen. Ideal für Werkstücke aus Stahl und Edelstahl in Metallbau, Automobilindustrie und Schwerindustrie.

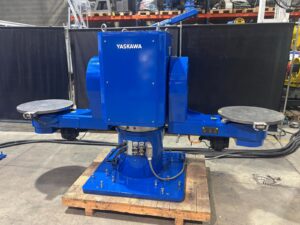

Positionierer — Double-End Sky Hook (R2L 500/1200)

Twin-Station L-förmiger Kipp-Positionierer — 500 kg pro Seite. Das Pendeldesign hält eine feste Sicherheitszone um den Roboter aufrecht, während der Bediener das nächste Teil auf der gegenüberliegenden Seite spannt. So erreichen Sie nahezu kontinuierliche Lichtbogenzeit ohne aufwendige kundenspezifische Integration.

Im Lieferumfang der Zelle enthalten

• Yaskawa Motoman HP20D 6-Achs-Roboterarm
• Yaskawa NX100 Steuerung (11-Achsen-Konfiguration)
• Fronius TPS4000 MIG/MAG Schweissquelle
• Double-End Sky Hook L-Positionierer — R2L 500/1200
• Brennerreinigungsstation
• Drahtvorschub, Brenner und Standardverkabelung

Generalüberholt und einsatzbereit

Vor dem Versand in unserem Lager in Bilbao geprüft, generalüberholt und getestet. Nach der Installation durch unsere zertifizierten Integrationspartner svonort schweissbereit. Typische Kosteneinsparungen von 40–60% gegenüber vergleichbaren Neuanlagen, bei bewährter Zuverlässigkeit einer Roboterplattform, die weltweit Millionen Produktionsstunden absolviert hat.

Ausgelegt für

Metallbaubetriebe · Anhänger- und Chassisbauer · Land- und Baumaschinen · Automobilzulieferer · Stahlbau · jede Produktionslinie mit zweiseitigen Vorrichtungen oder Chargenbeladung.
